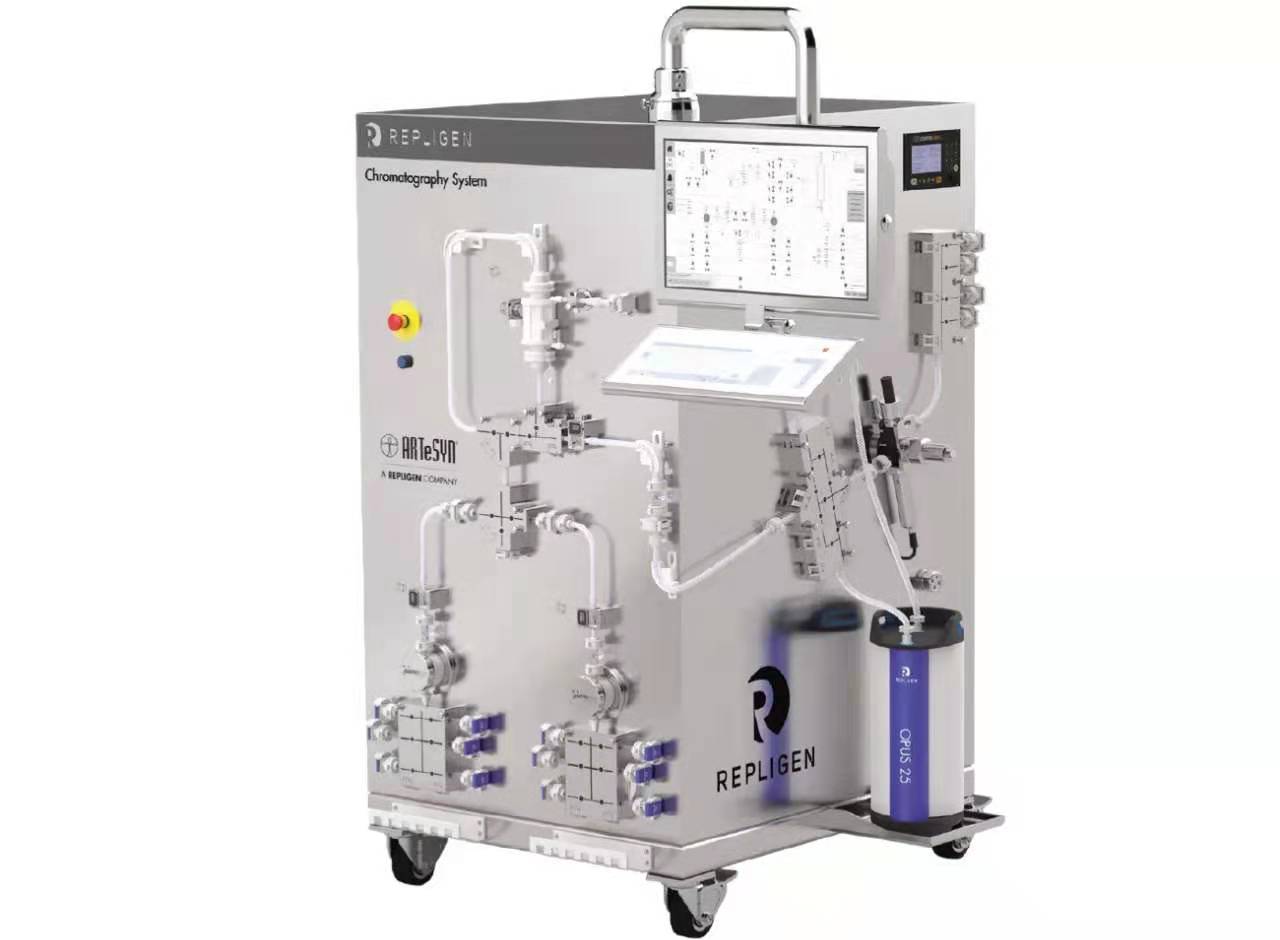

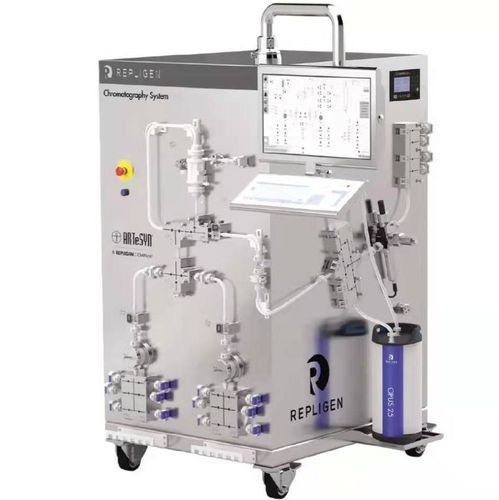

瑞普利金/Repligen ARTeSYN® 一次性使用层析系统

Repligen子公司ARTeSYN®制造的层析系统整合了多项专利硬件和流路创新，可获得显著更高的产品收率和操作成功性。系统可从1/4"管路无缝放大至1"管路。系统便利的连接性可支持所有主要的层析柱形式，包括全面兼容OPUS®预装层析柱。

通过出色的工程设计，提供最佳的工艺收率

使用专利阀门技术，降低滞留体积

结合友好的软件用户体验，提高产率，降低偏差

可从1/4"管路规模放大至1"管路，以用于开发和商业化应用

可无缝连接OPUS®预装层析柱

通过平台化解决方案，提高操作和培训效率

创新的设计和工程方案，提高收率，降低偏差

特点 & 优势

专利阀体技术：极低死角和滞留体积

二次注塑成型连接：通过恒定的管路内径，降低剪切，同时使泄漏风险和工艺相关杂质最小化

层析 - 专用阀门歧管：实现精确的梯度控制，使工艺收率最大化

基于过滤器的气泡陷阱：使用气泡陷阱替代方案，降低滞留体积

隔膜泵：低剪切应激，提高最大压力，降低脉冲

全面的OPUS®预装柱兼容性：使用内径10 cm - 80 cm的即插即用层析柱，加快实施

通过关键硬件功能，提高收率，简化操作

部件

多通道阀阵列

4-腔隔膜泵

无产品接触的超声流量计

无产品接触的压力传感器

HMI、触摸屏和玻璃键盘

无产品接触的液位开关

多传感器OPTEK®转换器（UV、pH、电导）

层析柱歧管

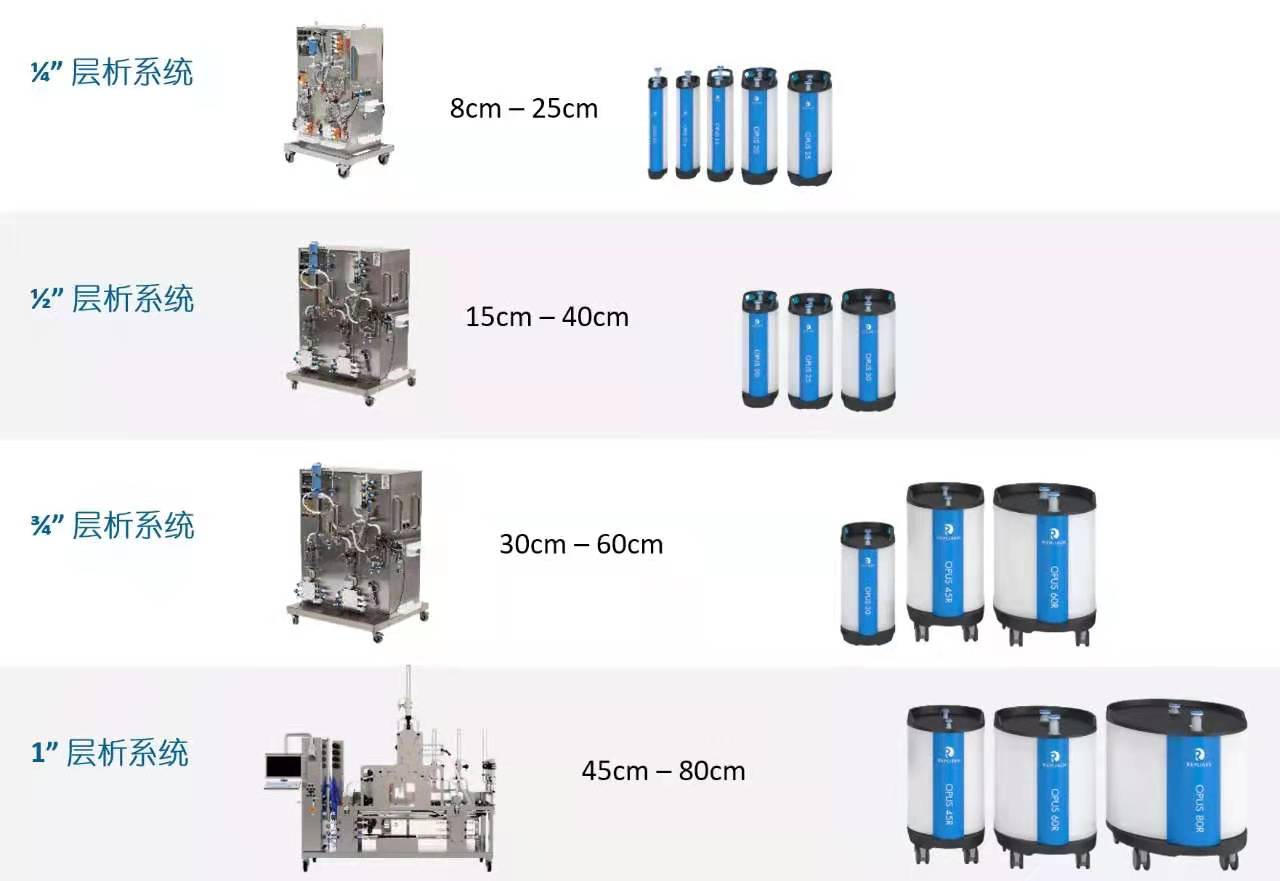

规模放大层析工艺

平台标准化层析系统可从1/4"内径流路规模放大至1"内径流路，以支持1 - 3000 LPH的流速范围以及OPUS® 8 - 80R预装层析柱。覆盖整个平台的一致工程设计可加快规模放大开发研究和技术转移。

可从1/4"管路规模放大至1"管路，同时维持系统架构和控制平台

可选择标准系统，以加快货期

通过协同的阀门和流路技术，降低滞留体积

创新的阀体可引导液体流动通过内径均一、无缝连接的流路，后者可使湍流最小化。多个T型注塑嵌件，结合二次注塑成型连接，可使占地最小化，同时实现最佳的闭合点布局，以显著降低死角。

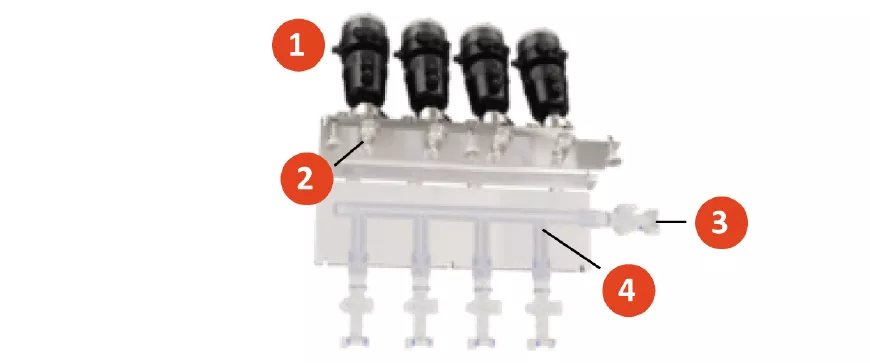

注塑歧管和先进的阀块

部件

气动执行器

歧管闭合点

带无菌接头的二次注塑成型连接点

一次性使用模塑流路

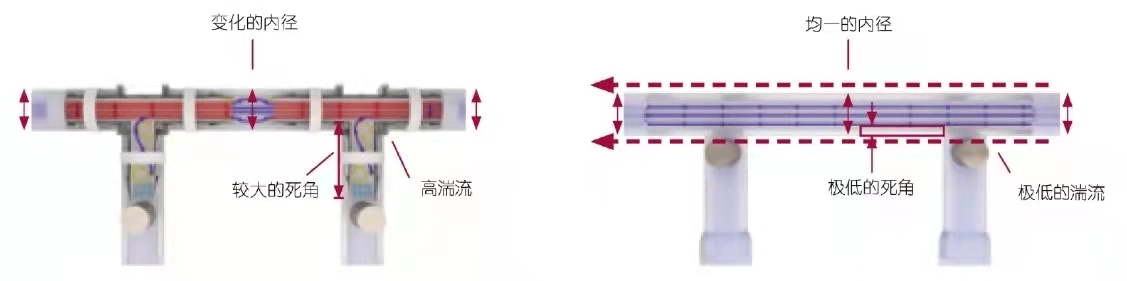

传统倒刺歧管 vs. ARTeSYN®模塑歧管

多种内径变化，导致形成湍流 vs. 均一内径，无缝连接，降低湍流

倒刺连接，容易泄漏 vs. 二次注塑成型连接，降低泄漏风险

较大的死角，增加滞留体积和湍流 vs. 死角最小化，优化可排放性，降低滞留体积

歧管批次间的尺寸差异导致工艺差异性 vs. 注塑流路，确保批次间尺寸和工艺一致性

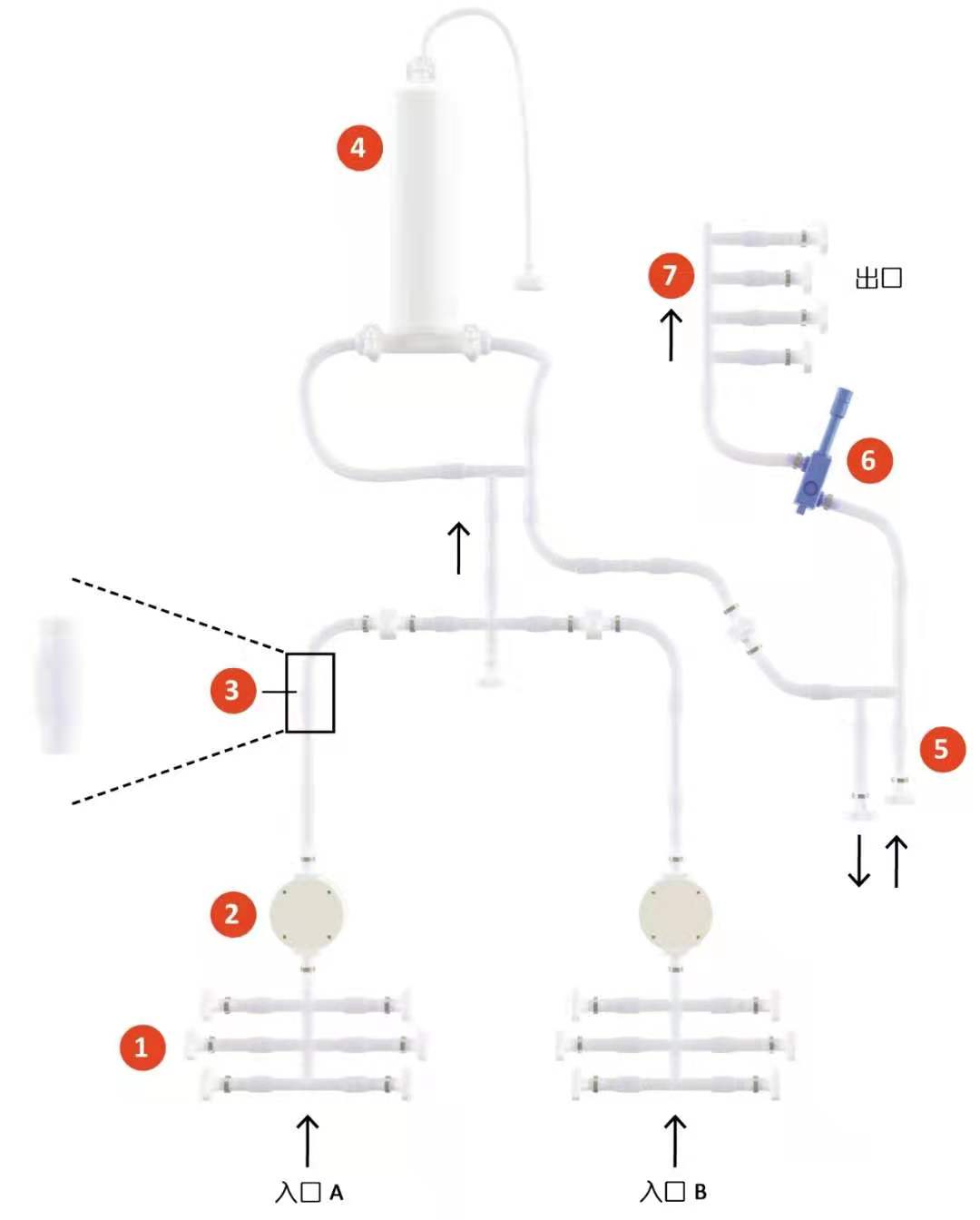

通过工程设计流路，实现高回收率、操作的简单性以及出色的连接强度

层析流路整合了先进的流体管理技术，包括二次注塑成型连接、泵头、管路、过滤器和传感器，形成稳健、无泄漏、封闭式的一次性使用设备。流路可简单地安装至系统，以简化操作，提高工艺效率。

部件

入口

泵头

二次注塑成型连接

基于过滤器的气泡陷阱

层析柱端口

在线传感器

出口
